Ingebruikname
Inleiding
De tester wordt ingezet voor APK- emissiemetingen aan dieselvoertuigen met een roetfilter die volgens de voorschriften van de RDW vanaf 2021 moeten worden gekeurd op PN-uitstoot.
De VLT-E9700 heeft periodiek onderhoud nodig. Vervang de diverse filters regelmatig zodra het apparaat hierover een melding weergeeft. Overig onderhoud aan het apparaat wordt uitgevoerd door technisch specialisten van Van Leeuwen Test Solutions.
Alvorens de VLT-E9700 in gebruik te nemen, is het beslist noodzakelijk de handleiding uitvoerig door te nemen. Deze kunt u downloaden. Onder het kopje instructies kunt u de meest handelingen volgen via een korte video-instructie.

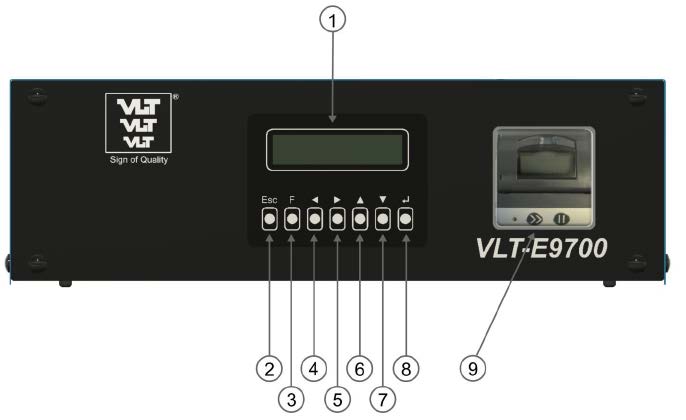

1 Display
2 Escapetoets
3 Functietoets
4 Pijl links toets ◄
5 Pijl rechts toets ►
6 Pijl omhoog toets ▲
7 Pijl omlaag toets ▼
8 Entertoets
9 Printer (optioneel)

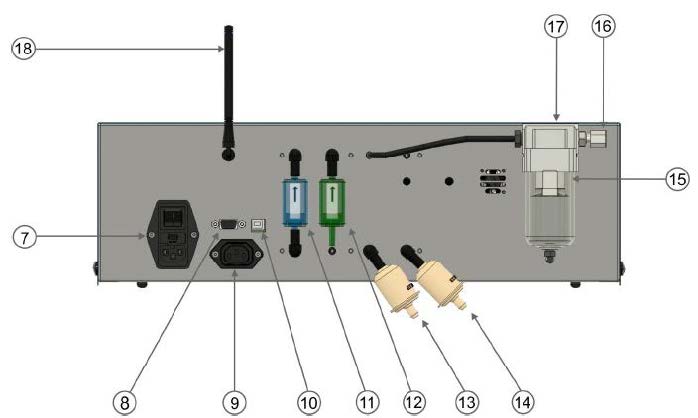

7 Netspanningsingang met schakelaar en zekeringhouder
8 RS232 aansluiting
9 Netspanningsuitgang voor verwarmde opnameslang
10 USB aansluiting
11 Pompfilter (blauw)
12 HEPA filter (groen)
13 Uitgangsfilter
14 Uitgangsfilter
15 Condensatiefilter
16 Aansluiting opnameslang
17 Cycloonafscheider met condensatiefilter
18 Bluetoothantenne
___________________________________________________________________________
Ingebruikname
De VLT-E9700 wordt compleet gemonteerd en gejusteerd bij u afgeleverd. Om de deeltjesmeter in gebruik te nemen, moet er echter nog twee onderdelen worden aangesloten: het netsnoer en de opnameslang met opnamesonde.

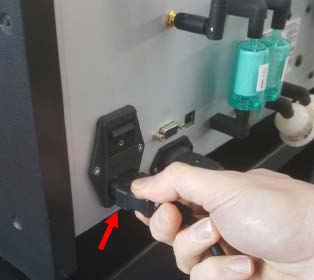

Haal de tester uit de verpakking en plaats de tester op een stevige ondergrond, een werkbank of stabiele onderwagen. Steek het meegeleverde netsnoer in de netspanningsingang op de achterzijde en de andere zijde in een stopcontact voorzien van randaarde.

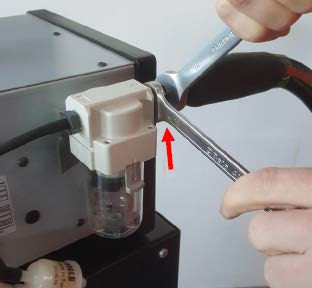

Neem de opnameslang uit verpakking en schroef deze vast op de ingang op de cycloonafscheider op de achterzijde van het apparaat. Draai de koppeling stevig maar beheerst vast met behulp van twee steeksleutels.

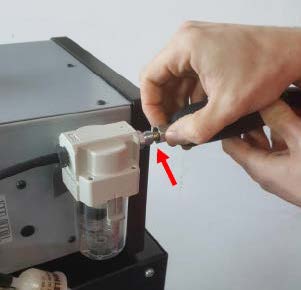

Steek de aansluitstekker van de opnameslang in de netspanningsuitgang op de achterzijde van de tester.
De VLT-E9700 is nu klaar voor gebruik. Na de initialisatie zal de VLT-E9700 het opwarmscherm tonen. Na het opwarmen kunt u in het hoofdmenu de gewenste keuze selecteren.
Belangrijk!
Tijdens de standaardmeting en APK-meting wordt de deeltje concentratie aangeduid. De VLT-E9700 duidt de concentratie aan in k#/cm3 oftewel duizend deeltjes per kubieke centimeter. En wel met één decimaal oftewel een resolutie van 100 deeltjes per kubieke centimeter.
250.1 k#/cm3
450 s
In het bovenstaande voorbeeld wordt dus een deeltjesconcentratie aangeduid van 250.100 deeltjes per kubieke centimeter.
Tijdens de Standaardmeting toont de VLT-E9700 op de onderste regel van het display de tijd in seconden tot de eerst volgende automatische nulstelling. Dit vindt elke 900 seconden oftewel 15 minuten plaats. Gedurende de meting ziet u de indicatie teruglopen van 900 tot 0 seconden. Tijdens een nulstelling kunt u de opnamesonde in de uitlaat van het voertuig laten zitten.
Nulstelling
________________________________________________________________________________
Aanschakelen

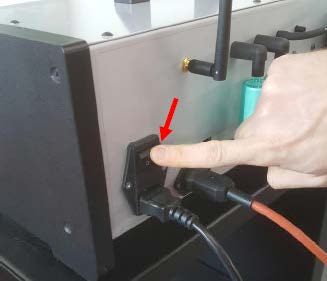

Om de VLT-E9700 te kunnen gebruiken schakelt u de tester aan met de schakelaar op de achterzijde. Na het aanschakelen van de tester ziet u de volgende meldingen op het display:
VLT
(C) 2021
VLT
E9700
VERSIE: 2.20
CHECKSUM: F182
SERIENUMMER:
1567
JUSTEERDATUM:
20-08-2020
TYPEKEURING:
T8976
Na deze meldingen voert de VLT-E9700 een systeemtest uit, de Initialisatie. Gedurende deze test hoort u dat de diverse onderdelen worden geactiveerd. U ziet de volgende melding op het display:
Initialisatie
Even geduld...
Na de Initialisatie begint de VLT-E9700 aan de opwarming van de interne inlaatgasverwarming. Vanaf een ‘koude’ start betreft de opwarmtijd circa acht minuten. Echter, is de verwarming al op temperatuur, dan zal de opwarmtijd dynamisch worden berekend. De opwarmtijd bedraagt circa één tot acht minuten. Tijdens het opwarmen ziet u volgende melding op het display:
Opwarmen...
▄ ▄ █
Na het opwarmscherm verschijnt het VLT-E9700 hoofdmenu. Als u het opwarmscherm wilt onderbreken, kunt u op de Escape toets indrukken en verschijnt het VLT-E9700 hoofdmenu. Echter, alvorens u een meting wilt starten moet de VLT-E9700 wel zijn opgewarmd en zal het opwarmscherm opnieuw verschijnen.
